Характеристика СІП-панелей

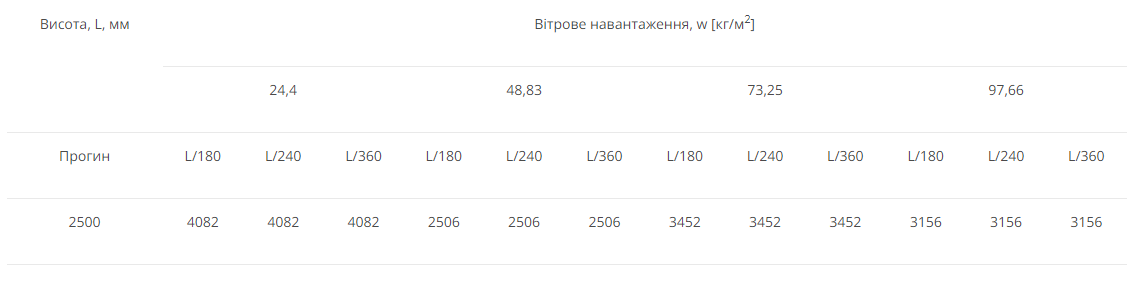

Граничне осьове навантаження на зовнішню стіну в залежності від сили вітру [кг/м2]
Висота, L, мм | Вітрове навантаження, w [кг/м2] | |||||||||||
24,4 | 48,83 | 73,25 | 97,66 | |||||||||
Прогин | L/180 | L/240 | L/360 | L/180 | L/240 | L/360 | L/180 | L/240 | L/360 | L/180 | L/240 | L/360 |
2500 | 4082 | 4082 | 4082 | 2506 | 2506 | 2506 | 3452 | 3452 | 3452 | 3156 | 3156 | 3156 |
Розрахункове навантаження на СІП-панель перекриття [кг/м2]
Прогин | Проліт | ||||
3050 | 3660 | 4270 | 4880 | 5490 | |
L/360 | 340 | 236 | 172 | 122 | 95 |
L/240 | 454 | 358 | 259 | 186 | 141 |

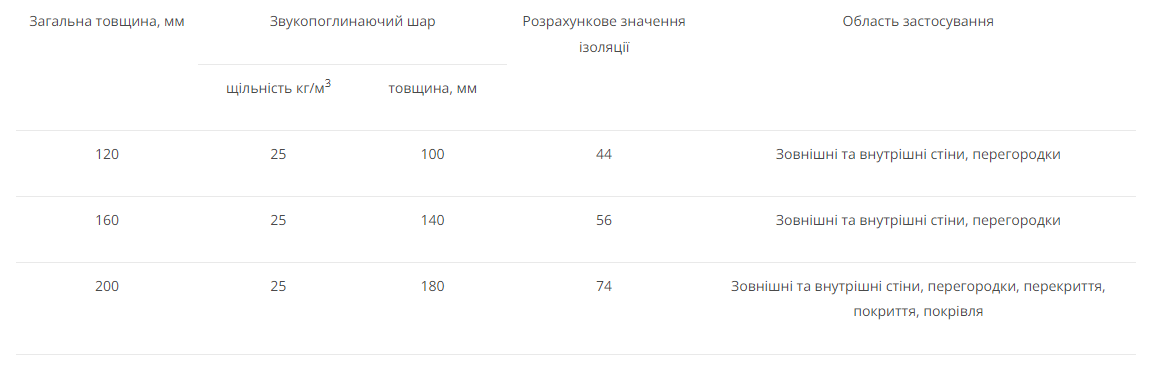

Розрахункові характеристики СІП-панелей із звукоізоляції
(показники враховують стандартне оздоблення поверхні гіпсокартоном)
Загальна товщина, мм | Звукопоглинаючий шар | Розрахункове значення ізоляції | Область застосування | |
щільність кг/м3 | товщина, мм | |||
120 | 25 | 100 | 44 | Зовнішні та внутрішні стіни, перегородки |
160 | 25 | 140 | 56 | Зовнішні та внутрішні стіни, перегородки |
200 | 25 | 180 | 74 | Зовнішні та внутрішні стіни, перегородки, перекриття, покриття, покрівля |
Стіни перевищують на 12%, а перекриття на 36% вимог будівельних норм для індивідуальних будинків:
— для житлових приміщень граничний рівень шуму – 50 дБ,
— для кімнат гуртожитків та готелів 1-ї категорії – 48 дБ,
— перекриття між кімнатами в 2-х поверховому будинку - 41 дБ.
Теплотехнічні характеристики СІП-панелей
Товщина стін, що однаково перешкоджають тепловтратам у будівлі (згідно з діючими будівельними нормами України) | |
Залізобетон Цегла Керамзитобетон Дерево Мінеральна вата Пінополістирол | 4 м 20 см 2 м 10 см 90 см 45 см 18 см 12 см |
Теплотехнічний розрахунок стінових СІП-панелей
Теплотехнічний розрахунок для трьохшарових стінових СІП-панелей з двостороннім облицюванням з OSB-3 та утеплювачем з пінополістиролу марки ПСБ-С-25 товщиною 100 мм, 140 мм та 180 мм дає наступні результати.:
Вихідні дані для розрахунку:
Товщина OSB 10 мм;
Товщина утеплювача (пінополістирол) 100 мм, 140 мм та 180 мм;
Розрахункова температура зовнішнього повітря Тн = -26 oC;
Розрахункова температура внутрішнього повітря Твн = +18 oC;
Коефіцієнт тепловіддачі внутрішньої поверхні огороджувальної конструкції Кв=8,7 Вт/(м2 *oC);
Коефіцієнт тепловіддачі (для зимових умов) зовнішньої поверхні огороджувальної конструкції Кн = 23 Вт/(м2 *oC).
Для утеплювача (пінополістирол) 100 мм, що використовується для внутрішніх перегородок:
Ro = 1/8,7+2*0,012/0,18+0,1/0,041+1/23 = 0,115+0,133+2,439+0,043=2,71 Вт/мoC.
(розрахункові показники опору теплопровідності відповідають нормативним величинам, встановленим вимогами ДБН.В.2.6-31:2006 (Державні будівельні норми).
Для утеплювача (пінополістирол) 140 мм, що використовується для зовнішніх стін, перекриття, покрівлі:
Ro = 1/8,7+2*0,012/0,18+0,14/0,041+1/23 = 0,115+0,133+3,415+0,043=3,71 Вт/мoC.
(розрахункові показники опору теплопровідності відповідають нормативним величинам, встановленим вимогами ДБН.В.2.6-31:2006 (Державні будівельні норми).
Для утеплювача (пінополістирол) 180 мм, що використовується для перекриття, покрівлі:
Ro = 1/8,7+2*0,012/0,18+0,18/0,041+1/23 = 0,115+0,133+4,390+0,043=4,66 Вт/мoC.
(розрахункові показники опору теплопровідності відповідають нормативним величинам, встановленим вимогами ДБН.В.2.6-31:2006 (Державні будівельні норми).
Порівняльні розрахункові дані для деяких інших видів будівельних матеріалів, що використовуються для зведення зовнішніх стін:
Цегла будівельна керамічна 510 мм: Ro=1/8,7+0,51/0,41+1/23=1,4 Вт/мoC
Брус 150 мм + обшивка вагонкою: Ro=1/8,7+0,15/0,18+0,01/0,18+1/23=1,04 Вт/мoC
Брус 150 мм + обшивка цеглою: Ro=1/8,7+0,15/0,18+0,12/0,41+1/23=1,28 Вт/мoC
Пінобетон 400 мм: Ro=1/8,7+0,4/0,21+1/23=2,06 Вт/мoC
Цегла 380 мм + мінвата 75 мм + обшивка вагонкою: Ro=1/8,7+0,38/0,41+0,075/0,084+0,01/0,18+1/23= 2,03 Вт/мoC
З наведеного розрахунку видно, що СІП-панель з утеплювачем з пінополістиролу навіть завтовшки 100 мм значно перевершує за своїми теплозберігаючі властивості інші будівельні матеріали.
Такі показові властивості теплоефективних панелей Сіпеко® надають можливість насолоджуватися Цілорічною формулою комфорту Тепло взимку, прохолодно влітку і суттєво знизити витрати на обігрів та охолодження приміщень.
